Тонкий пол под плитку

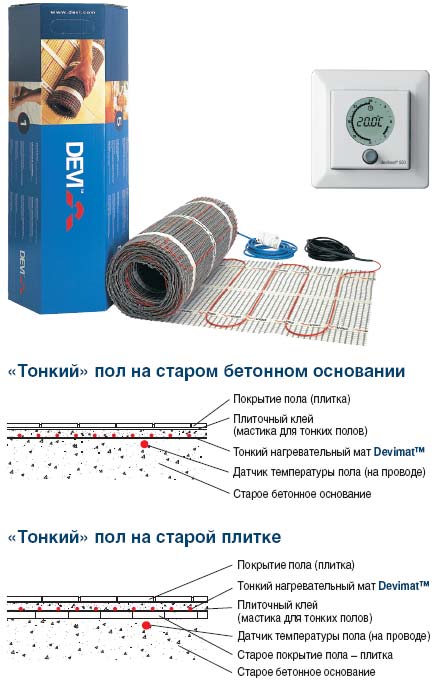

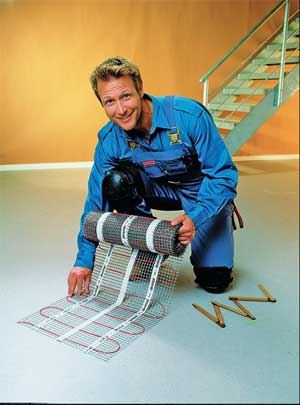

Компания DEVI производит специальный тонкий нагревательный мат - Devimat™.

Нагревательный мат может быть установлен поверх старого плиточного покрытия или бетонного пола. Чаще всего нагревательный мат укладывают на кухнях и в ванных комнатах, но эта кабельная система может быть использована в любом помещении при ремонте и там, где существует ограничение по высоте конструкции пола.

Устанавливаемая мощность
Для систем "Полное отопление" устанавливаемая мощность должна быть не менее расчетных теплопотерь. Для систем "Теплый пол" устанавливаемая мощность лежит в пределах 150 Вт/м2.

Выбор оборудования
На основе расчета мощности системы отопления можно выбрать один из двух вариантов:

1. Нагревательный кабель Deviflex™ DTIP-10 с погонной мощностью 10 Вт/м (230 В). Толщина стяжки вместе с плиткой около 20 мм.

2. Нагревательный тонкий мат Devimat™ 150 Вт/м2. Толщина слоя плиточного клея 3 - 5 мм.

Синтетическая сетка нагревательного мата Devimat™ имеет клеевой слой и может быть быстро и легко установлена на чистую поверхность пола.

Для достижения оптимального комфорта и экономичности системы рекомендуем использовать терморегуляторы с простым или интеллектуальным таймером - Devireg™ 535 или Devireg™ 550.

Возможно применение терморегуляторов с датчиком температуры пола Devireg™ 130 или 530.

Установка с нагревательным матом Devimat™
Установку Devimat™ нужно начинать от стены, где будет установлен терморегулятор.

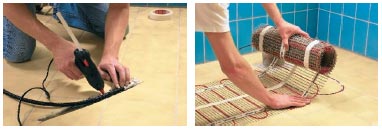

Сначала устанавливают датчик температуры пола терморегулятора, который прокладывают в пластиковой гофротрубке или тонкостенной медной трубке с наружным диаметром 9 - 16 мм. Подробнее о способе установки трубки см. раздел "Кабельные системы отопления в бетонных полах".

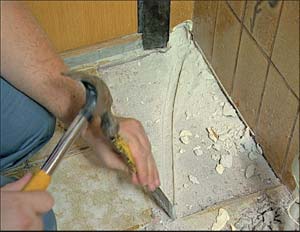

Так как диаметр трубки гораздо больше, чем толщина нагревательного мата, необходимо сделать штробу в полу и, если необходимо, в стене до монтажной коробки.

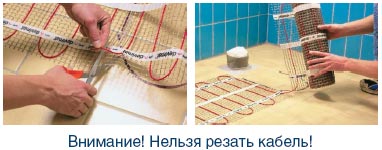

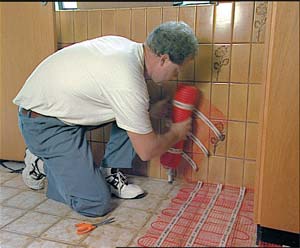

У противоположной стены или при обходе места установки стационарного оборудования сетку мата разрезают и мат поворачивают вокруг кабеля в нужном направлении.

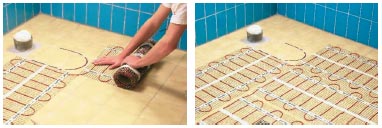

Таким образом нагревательный мат раскладывают на всей поверхности.

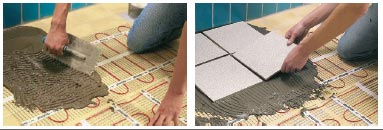

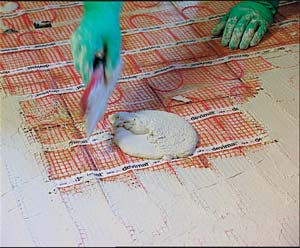

На разложенный Devimat™ наносят плиточный клей (плиточную мастику) и укладывают плитку.

После высыхания клея (см. рекомендации производителя) необходимо установить терморегулятор и произвести все необходимые электрические соединения.

ЗАМЕЧАНИЕ!
См. замечание в разделе "Кабельные системы отопления в бетонных полах"

DEVIMAT™ и КНАУФ СУПЕРПОЛ
Если при строительстве Вы используете технологии сухой сборки полов фирмы КНАУФ на основе листов ГВЛ, то DEVI предлагает использовать свой продукт Devimat™ для устройства теплого пола.

Тонкий нагревательный мат устанавливают в слой плиточной мастики поверх стяжки из ГВЛВ-КНАУФ-СУПЕРПОЛ.

Установленный таким образом Devimat™ не увеличивает габаритную высоту конструкции и сохраняет структуру пола. При этом проектную высоту пола можно регулировать толщиной подстилающего слоя сухой засыпки.

В качестве напольных покрытий рекомендуем применять следующие материалы: керамическая плитка, природный и искусственный камень, линолеум без утепляющей подосновы и т.п.

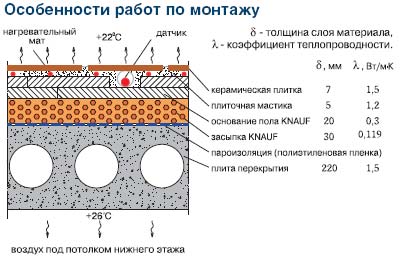

Особенности работ по монтажу

После того, как выполнена сборка основания пола согласно рекомендациям КНАУФ, можно приступать к монтажу кабельной системы отопления DEVI.

1. Необходимо установить датчик терморегулятора, который размещается в смежных слоях стяжки из верхнего листа ГВЛВ и плиточной мастики.

Датчик прокладывают в пластиковой гофротрубке или тонкостенной медной трубке с наружным диаметром не более 12 мм.

2. Штробление стяжки допускается на глубину не более 10 мм с последующим обязательным заполнением оставшихся пустот плиточной мастикой.

3. На загрунтованное основание наклеивают Devimat™.

4. На разложенный Devimat™ наносят плиточный клей (плиточную мастику) и укладывают плитку.

После высыхания клея (см. рекомендации производителя) необходимо установить терморегулятор и произвести необходимые электрические соединения.

ЗАМЕЧАНИЕ!
См. замечание в разделе "Кабельные системы отопления в бетонных полах"

Установка с нагревательным кабелем Deviflex™
При ограничении высоты конструкции пола (10 - 20 мм) можно использовать нагревательный кабель Deviflex™ мощностью до 10 Вт/м (например, DTIP-10, DTIE-10). Кабель укладывают с шагом между линиями не более 10 см, что предотвращает образование холодных зон ("тепловой зебры") на поверхности пола.

Нагревательный кабель может быть уложен непосредственно на проволочную сетку с размером ячейки 2 - 5 см, установленную на существующий пол. Нагревательные кабели можно закрепить на сетке с помощью клеящего пистолета или крепежных хомутов.

Последовательность установки см. в разделе 1.2 "Кабельные системы отопления в бетонных полах".

Покрытие пола
Все существующие покрытия пола могут быть использованы в сочетании с вмонтированной в пол кабельной электрической системой отопления.

Однако, в случае использования покрытий, имеющих высокое тепловое сопротивление (дерево, пластик или их комбинация), необходимо выполнить ряд условий, которые обусловлены повышенным перепадом температур на толщине покрытия.

Фирмы-производители покрытий, как правило, указывают либо максимально допустимую толщину покрытия при его установке с кабельной системой отопления разной удельной мощности, либо допустимое тепловое сопротивление.

В качестве примера в таблице представлены максимальные значения теплового сопротивления продукции фирмы TARKETT-Sommer в зависимости от удельной мощности кабельной системы отопления.

Допустимую толщину материала покрытия можноопределить, исходя из его удельной теплопроводности по следующей формуле:

где: d - толщина материала [м]
Rт - тепловое сопротивление [м2К/Вт ]

При необходимости укладки подложки под покрытие общая величина теплового сопротивления Rт будет состоять из суммы величин тепловых сопротивлений материала покрытия и материала подложки:

где: - Допустимая максимальная толщина покрытия будет:

Кроме ограничений, связанных с термостойкостью самого покрытия, необходимо учитывать также термостойкость клеевых составов и материалов стяжки, которые используют в конструкции пола.

В случае использования кабельной системы отопления в качестве основной и применения покрытия пола с высоким термическим сопротивлением необходимо устанавливать терморегуляторы с комбинацией датчиков: температуры пола и воздуха (Devireg™ 532, 535, 550, 132). При этом датчик температуры пола (специальная шкала внутри регулятора) будет ограничивать температуру стяжки и соответственно на шкале необходимо установить максимально допустимую температуру элементов конструкции пола.

Тепловое сопротивление покрытий над установленными тонкими нагревательными матами Devimat™ ограничивается величиной 0,125 м2К/Вт. Это ограничение установлено фирмой DEVI и не зависит от удельной мощности Devimat™.

Пример.
Установить систему "Теплый пол" в ванной комнате общей площадью 6 м2. Свободная площадь составляет 5 м2. Покрытие пола - керамическая плитка. Высота конструкции пола - минимальная. Этажом ниже - теплое помещение (например, аналогичная квартира).
Рекомендованная установленная мощность на площадь 5 м2:

Выбираем нагревательный мат Devimat™ тип DSVF-150 или DTIF-150, общей мощностью 750 Вт.

Выбираем терморегулятор Devireg™ 535, 550 или Devireg™ 130, 530 с установкой вне ванной.
