В бетонную стяжку



DEVI предлагает три варианта установки. Первый вариант – когда нагревательный кабель устанавливают в цементно-песчаную или бетонную стяжку толщиной 3 - 7 см. Второй вариант – когда используют тонкий нагревательный мат, который устанавливают в слой плиточного клея и который не увеличивает строительную высоту пола (см. раздел «Обогрев в тонких полах (Тонкий теплый пол)»). Третий вариант, когда нагревательный кабель укладывают на специальный монтажный лист Devicell™ Dry под деревянный пол без стяжки или системы DeviDry™ (см. раздел «Отопление в деревянных полах (Теплый пол под деревянное покрытие)»).

Кабельную систему отопления можно использовать в качестве системы «Полное отопление» или системы «Теплый пол» (системы комфортного подогрева поверхности пола). В первом случае система отопления DEVI является единственным источником тепла в помещении. В качестве «Теплого пола» система DEVI обязательно должна работать одновременно с другой отопительной системой, например, с электрическими конвекторами или водяными радиаторами.
Система «Полное отопление» компенсирует тепловые потери и обеспечивает постоянную заданную температуру воздуха в помещении, в то время как система «Теплый пол» направлена на поддержание комфортной температуры поверхности пола.

Удельная мощность
Удельная мощность – это мощность в ваттах, приходящаяся на один квадратный метр площади пола (Вт/м2).

В случае полного отопления эта мощность должна компенсировать расчетные теплопотери помещения и обеспечить необходимую заданную температуру воздуха.

Теплопотери главным образом зависят от климатических условий и теплоизоляции здания. Тепловые расчеты системы отопления для конкретных условий должен проводить специалист. Мы предполагаем, что они рассчитаны и информация о них доступна.

После расчета общей мощности системы отопления учитывают свободную площадь помещения. Это означает, что площадь, занимаемую стационарными предметами: ванными, унитазами, холодильниками, плитами и т.п., вычитают из общей площади помещения.

Общую установленную мощность рекомендуем увеличить приблизительно на 30% (коэффициент запаса 1,3). Результат расчетов позволит определить необходимую мощность нагревательного элемента: кабеля или тонкого мата.

В средней полосе России и в Украине расчетная удельная мощность системы отопления для новых зданий с применением теплоизоляционных материалов составляет 100 –150 Вт/м2, для старых зданий может достигать 180 Вт/м2 и более. Если расчетная устанавливаемая мощность превышает 180 Вт/м2, мы рекомендуем использовать дополнительные системы отопления.

Для систем комфортного подогрева пола(Теплый пол) удельная мощность может меняться в зависимости от конструкции перекрытий, температурного режима в нижнем помещении, наличия и качества теплоизоляции, особых требований к температуре поверхности пола.

Так, например, для системы «теплый пол» в квартире типового панельного дома (исключение составляют первые этажи и помещения, расположенные над арками и т.п.) значение удельной мощности составляет 100 – 130 Вт/м2 для кухни, коридора, детской комнаты, спальни и гостиной, и 130 – 150 Вт/м2 для ванных комнат и санузлов.

Среди специальных применений — подогрев дорожек вокруг бассейнов, теплые полы и лежаки в банях и саунах, участки пола в прихожих для сушки обуви. Удельную мощность в вышеперечисленных случаях рассчитывают, исходя из конкретных требований заказчика.

В помещениях с большим остеклением мы рекомендуем дополнительно предусмотреть отопление краевых зон: зона шириной 0,5 – 1 м. вдоль наружных стен с остеклением.

Устанавливаемая мощность в краевой зоне составляет около 200 Вт/м2. Более подробную информацию об отоплении краевых зон см. в разделе «Системы аккумуляции тепла».

Выбор оборудования

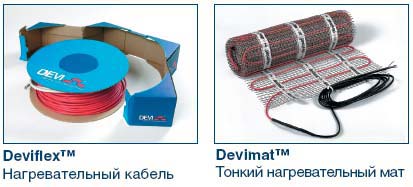

При установке систем отопления используют нагревательные кабели Deviflex™ с максимальной погонной мощностью 20 Вт/м.

Монтажная лента Devifast™ (шаг крепления кабеля кратен 2,5 см) позволит надежно, быстро и легко разложить нагревательный кабель.

Можно также использовать тонкие нагревательные маты Devimat™ с мощностью 150 Вт/м2 (Тонкие теплые полы).

После расчета общей требуемой мощности системы, выбирают нагревательный кабель или мат из ряда изготавливаемых на заводе с ближайшей большей мощностью.

Для достижения оптимального комфорта и экономичности системы рекомендуем использовать терморегуляторы с простым или интеллектуальным таймером: Devireg™ 535 или Devireg™ 550.

Установка
Нагревательные кабели рекомендуем укладывать на свободную площадь, т.е. на ту площадь, которая не занята стационарным оборудованием (холодильник, плита, кухонная стенка, ванная, стиральная машина, шкаф-купе и т.д.).

О расчете расстояния между линиями нагревательного кабеля при укладке см. в разделе «Шаг укладки нагревательного кабеля».

Шаг укладки позволяет сохранять ту мощность на 1 м2, которую рассчитывают и закладывают на этапе проектирования.

Для соблюдения равномерного распределения тепла по поверхности пола толщина бетонной или цементно-песчаной стяжки над кабелем с удельной погонной мощностью 18 Вт/м (DTIP-18) должна быть не менее 3 см, если нет других ограничений (например, по механической прочности).

Уменьшить толщину стяжки можно, если использовать нагревательный кабель с меньшей погонной мощностью, например 10 Вт/м (DTIP-10). В этом случае шаг укладки уменьшится почти в 2 раза и минимальная толщина стяжки может быть около 1,5 - 2 см.

Нагревательный тонкий мат Devimat™ вообще не требует стяжки. Мат укладывают в слой плиточной мастики или клея (Тонкий теплый пол).

Для получения более подробной информации по установке Devimat™ обратитесь к разделу «Обогрев в тонких полах(Тонкий теплый пол)».

С увеличением толщины стяжки увеличивается время выхода системы на заданный режим работы.

Стяжка, толщиной более 7 см, является аккумулятором тепла, и о целесообразности ее применения см. раздел «Системы аккумуляции тепла».

Нагревательный кабель можно включать только после естественного затвердевания стяжки (для цементно-песчаной стяжки это около 28-30 дней, для мастики для тонких теплых полов 3-7 дней).

Теплоизоляция
Укладка теплоизоляции необходима в тех случаях, когда внизу находится холодное помещение или существуют локальные зоны охлаждения (неотапливаемый подвал, грунт и т.п.).

Особого внимания требуют случаи установки кабельных систем отопления на балконах и лоджиях.

Применение теплоизоляционного материала позволяет уменьшить энергозатраты, однако целесообразность его использования должна определяться для каждого конкретного случая.

В качестве теплоизоляционных материалов рекомендуется применять сертифицированные продукты, имеющие достаточную механическую прочность: пробковый агломерат, экструдированный пенополистирол, керамзитную засыпку и т.п.

Во избежание перегрева нагревательного кабеля, между ним и теплоизоляцией необходимо сделать предварительную стяжку (минимальной толщины) или уложить кабель на металлическую сетку (с ячейкой 2 - 5 см). В этом случае стяжка, заливаемая в один прием, получается монолитной и с армирующим каркасом.

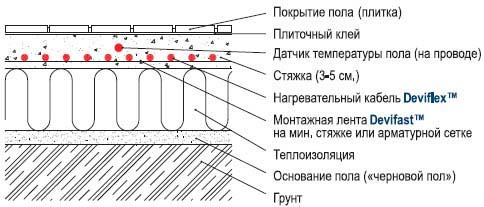

Сечение пола с системой «теплый пол»

Другой важный элемент – вертикальная теплоизоляция стяжки возле наружных стен. Она должна препятствовать потерям тепла на стыках стен с полом.

Гидроизоляция
Гидроизоляцию можно укладывать как под нагревательным кабелем, так и над ним, поскольку сам кабель может работать при любой влажности, в том числе и в воде. Место установки гидроизоляции необходимо выбирать из конструктивных соображений или требований строительной документации.

Основное условие, которое необходимо соблюдать – нагревательный кабель не должен непосредственно лежать на или под гидроизоляционным слоем.

В случае, если нагревательный кабель укладывают над гидроизоляцией, то как и в случае с теплоизоляцией, необходимо сделать минимальную разделительную стяжку или применить металлическую сетку.

Когда гидроизоляционный слой устанавливают выше нагревательного кабеля, необходимо кабель предварительно залить цементно-песчаной стяжкой.

При применении битумной гидроизоляции, связанной с использованием горелок, следует предусмотреть защиту всех открытых частей кабельной системы отопления от пламени и высокой температуры.

Способы крепления
Для установки нагревательных кабелей Deviflex™ мы рекомендуем использовать монтажную ленту Devifast™. Стальную ленту укладывают с шагом 50 - 100 см. Расход ленты в среднем составляет 1 - 2 м на 1 м2 площади (подробно о расчете длины ленты см. в разделе «Монтажная лента Devifast™»). Крепить ленту можно любым способом – дюбелями, гвоздями, клеем и т.п.

Как вариант, нагревательный кабель может быть закреплен на закладываемой в стяжку стальной армирующей сетке с помощью хомутов.

Покрытие пола
Нагревательный кабель можно устанавливать в стяжку практически под любое покрытие пола. Прежде чем использовать клеи и мастики, проконсультируйтесь с производителем покрытия.

При установке деревянных или аналогичных по структуре полов непосредственно на бетонную стяжку с нагревательным кабелем, необходимо соблюдать инструкции производителя покрытия и технологию его укладки.

Для получения информации о кабельных системах отопления в деревянных полах обратитесь к разделу «Отопление в деревянных полах(Теплый пол под деревянное покрытие)».

Материалы с высокими теплоизоляционными свойствами, используемые для настила полов, такие как толстые шерстяные ковры или линолеум на резиновой основе, могут ограничить передачу тепла на поверхность.

В подобных случаях, пожалуйста, проконсультируйтесь с производителем этих материалов на предмет использования с кабельной системой отопления.

1 вариант. Кабельная система отопления является основной («Полное отопление»).

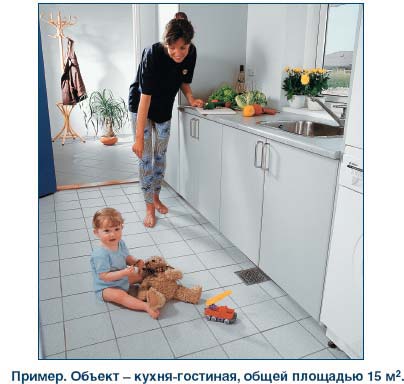

Расчетные теплопотери кухни-гостиной общей площадью 15 м2 составляют 1500 Вт (100 Вт/м2).

В качестве покрытия пола используется плитка. Стационарное оборудование (холодильник, плита, мойка и т.п.) занимает 5 м2 от общей площади помещения.

Таким образом, кабель должен быть установлен на свободной площади 10 м2.

1) Требуемая устанавливаемая мощность с учетом коэффициента запаса:
1500 Вт * 1,3 = 1950 Вт

2) Выбор подходящего по ближайшей большей мощности кабеля, если применяем кабель DTIP-18:
Мощность 2135 Вт, длина 118 м

3) Расстояние между линиями кабеля (С-С).
(10/118)*100 = 8,5 см

При использовании монтажной ленты Devifast™ (крепление кабеля кратно2,5 см) шаг укладки кабеля будет чередоваться 7,5 - 10 см. (подробнее см. раздел «Шаг укладки нагревательного кабеля»).

4) Выбор терморегулятора.

Для системы полного отопления мы рекомендуем Devireg™ 535 или 550. Можно применять Devireg™ 131, 132, 531 или 532.

2 вариант. Кабельная система отопления применяется для комфортного подогрева пола («Теплый пол»).
1) Требуемая устанавливаемая мощность с учетом коэффициента запаса:
10 м2 * 100 Вт * 1,3 = 1300 Вт

2) Выбор подходящего по ближайшей большей мощности кабеля, если мы применяем кабель DTIP-18:
Мощность 1340 Вт, длина 74 м

3) Расстояние между линиями кабеля (С-С).
(10/74)*100 = 13,51 см

При использовании монтажной ленты Devifast™ (крепление кабеля кратно 2,5 см) шаг укладки кабеля будет чередоваться 12,5 - 15 см (см. раздел 8.1).

4) Выбор терморегулятора.

Для системы комфортного подогрева пола мы рекомендуем Devireg™ 535 или 550. Можно применять Devireg™ 130 или 530.

Для выбора длины монтажной лен



ты обратитесь к разделу «Монтажная лента Devifast™».

В случае использования тонких нагревательных матов Devimat™ обратитесь к разделу «Обогрев в тонких полах».

Последовательность установки системы с нагревательным кабелем Deviflex™.

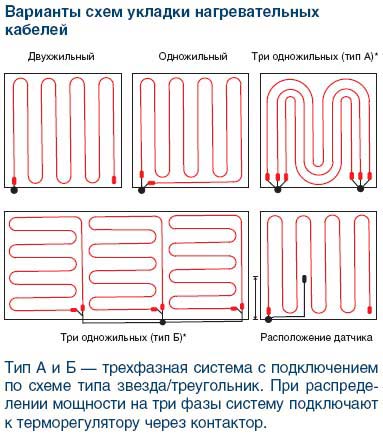

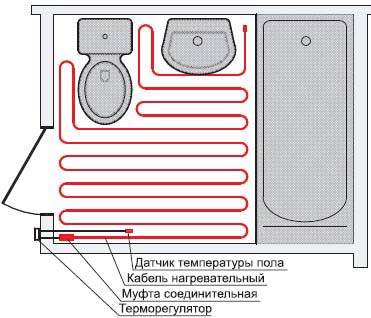

1. Определить место установки терморегулятора (при необходимости сделать штробу в стене для скрытой проводки). Выделить свободную площадь. Нарисовать схему раскладки нагревательного кабеля. При необходимости предусмотреть теплоизоляцию и промежуточный материал (например, армирующая сетка и/или предварительная стяжка).

2. Разложить монтажную ленту и закрепить ее на полу (подробно см. раздел 8.2).

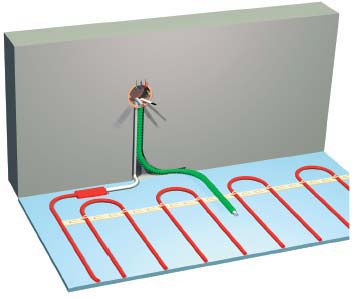

3. Разложить нагревательный кабель и закрепить на ленте с соблюдением шага укладки. Также на ленте закрепить датчик температуры пола в медной или гофрированной трубке (гофр – защита от сдавливания при заливке раствором) и подвести «холодные» выводы нагревательного кабеля и выводы датчика к месту установки терморегулятора.

Трубка термодатчика (D 9 - 16 мм) должна быть заглушена со стороны датчика для предотвращения попадания внутрь раствора при заливке стяжки. Противоположный конец трубки выводят в монтажную коробку, в которой затем будет смонтирован терморегулятор. Чтобы обеспечить свободное перемещение термодатчика в трубке (возможность замены в процессе эксплуатации), рекомендуем при переходе от стены к полу выполнять два больших радиуса изгиба трубки в двух плоскостях.

В процессе заливки стяжки и укладки покрытия пола следует обращать внимание на целостность трубки термодатчика (отсутствие вмятин и повреждений).

4. Произвести заливку раствором или смесью (обычно для кабеля DTIE-17, DTIP-18 высота стяжки 3 - 5 см, DTIE-10, DTIP-10 – 1,5 - 2 см).

5. Уложить покрытие пола (плитка, ковролин и т.п.)

6. Установить терморегулятор и подсоединить термодатчик, «холодные» выводы кабеля и сетевые провода.

7. Выдержать цементно-песчаную стяжку примерно 30 дней для затвердевания и включить терморегулятор.

ЗАМЕЧАНИЕ!
При проведении строительных работ разными специалистами возникает вероятность повреждения кабельной системы отопления. Чтобы избежать этого, мы рекомендуем:

1. Проводить установку согласно ПУЭ-2001 (Правила устройства электроустановок) и ВТТ КСО-2003 (Временные технические требования к устройству кабельных систем отопления).

2. В процессе проведения работ по укладке нагревательного кабеля, заливке стяжки и монтажа покрытия пола, контролировать омическое сопротивление нагревательных жил кабеля и целостность его изоляции.

3. Сразу по окончании монтажа нагревательного кабеля составить реальную схему укладки с указанием основных привязок по месту (расположение концевой муфты и соединительной, количество уложенных нитей нагревательного кабеля, расположение термодатчика и т.п.).

4. Довести данную информацию до всех специалистов и предупредить о невозможности проведения специальных работ, которые могут привести к повреждению кабельной системы отопления (сверлить и долбить пол, штробить канавки, вкручивать саморезы и т.п.).

В случае повреждения кабельной системы отопления DEVI необходимо обратиться в сервисную службу компании.
