Нагревательный кабель в трубе

Deviflex™ DTIV-9

Нагревательный кабель можно установить внутрь трубы. Для этого метода установки применяют кабель Deviflex™ DTIV-9 (9 Вт/м при 230 В) или Devipipeheat ™ DPH-10 (саморегулирующийся). Метод эффективен, поскольку кабель находится в прямом контакте с обогреваемой средой.

Нагревательные кабели DTIV-9 и DPH-10 обладают достаточной жесткостью, что делает установку более легкой для прямых участков труб. Специальное покрытие не имеет каких-либо вредных выделений и не изменяет вкус питьевой воды.

Для этого типа установки необходимо точно измерить участок трубопровода, так как обрезать или сворачивать в петлю нагревательную часть кабеля категорически запрещено. Нагревательный кабель нельзя прокладывать через запорные вентили.

Подключение нагревательных кабелей, устанавливаемых в трубах с питьевой водой, необходимо проводить через УЗО (реле тока утечки). Также нужно отметить место установки предупреждающей надписью, например: ВНИМАНИЕ: НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ 220 В!"

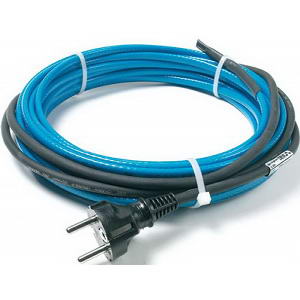

Саморегулирующийся нагревательный кабель Deviflex™ DPH-10

   Саморегулирующийся кабель с холодным соединительным проводом. Применяется для обогрева труб, продуктопроводов, для защиты труб от замерзания, обеспечения необходимой температуры технологических процессов. Возможна установка внутри трубы с питьевой водой – наружная изоляция из пищевого пластика.

    Изготавливается как двухжильный экранированный нагревательный кабель с холодным соединительным проводом с евровилкой, с герметичными термоусадочными переходной и концевой муфтами. Для установки в трубу возможно применение специальной герметичной затягивающейся муфты с резьбой 3/4” и 1”. Кабель обладает достаточной жесткостью, которая упрощает прокладку внутри трубы.

• Тип кабеля:  саморегулирующийся экранированный
• Номинальное напряжение:  ~ 230 В
• удельная мощность:  10 Вт/м при 10°C
• поперечный размер:  7,3 х 5,3 мм
• мин. диаметр изгиба:  3,5 см
• холодный конец:  1,5 м, 3 х 1 мм2 + вилка “Shuko”
• макс. температура (вкл.):  65°C
• макс. температура (выкл.):  85°C
• мин. наружная температура:  -30°C
• токоведущие провода:  1,25 мм2, 16 скрученных жил
• сопротивление оплетки:  18,2 Ом/км
• внутренняя изоляция:  полиолефин
• наружная изоляция:  тефлон (fluropolimer), синяя
• максимальная температура:  СЭС, ГОСТ Р, ССПБ, SEMKO, VTT
