Нагревательный кабель на трубе

Нагревательный кабель на трубе

Из-за больших сезонных колебаний температур наружного воздуха трубопроводы требуют применения теплоизоляционных материалов и подогрева.

Существует несколько способов установки нагревательного кабеля на поверхность трубы:

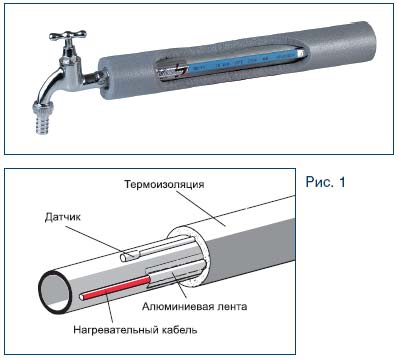

1. Один или несколько кабелей укладывают по прямой линии вдоль трубы. Рис. 1, 2;

2. Кабель укладывают на трубе волнистой линией.

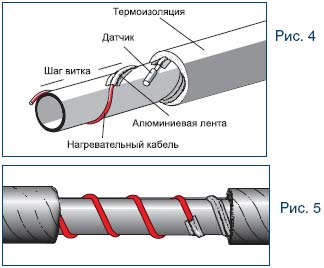

3. Кабель спиралью оборачивают вокруг трубы.

Трубопроводы обычно изолируют пенопластом, минеральной ватой или специально изготовленными для труб теплоизоляционными материалами, толщиной от 10 до 100 мм. Теплоизоляционный материал должен быть защищен от проникновения влаги.

В противном случае это может привести к снижению теплоизоляционных свойств материала.

Если установку над землей выполняют в специальном коробе, он должен быть прочным, безопасным и содержать предупреждающую надпись, например:

"ВНИМАНИЕ! НАПРЯЖЕНИЕ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ 220 В".

В большинстве случаев удельной мощности нагревательного кабеля 10 Вт на 1 метр трубы достаточно для защиты от замерзания, если:
- Наружный диаметр трубы не более 50 мм;
- Толщина теплоизоляции не менее 50 мм;
- Наружная температура не ниже -30°C.

Установка на трубах, прокладываемых под землей
При прокладке трубопроводов с установкой системы защиты от замерзания нет необходимости размещать трубопровод ниже уровня промерзания грунта. Нагревательный кабель устанавливают непосредственно на поверхность трубы и фиксируют алюминиевой липкой лентой, обеспечивающей плотный контакт между кабелем и трубой.

Согласно новым СНиП и ПУЭ необходимо в электрической сети использовать УЗО.

Все траншеи, в которых установлен электрический нагревательный кабель, должны быть обозначены специальными знаками. Это можно сделать, например, уложив в грунт пластиковую ленту (красного, желтого или любого другого цвета) в области укладки кабеля или на внешней защитной оболочке, в которой он установлен. Лента должна иметь предупреждающую надпись, например:

"ВНИМАНИЕ! НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ 220 В".

Примеры

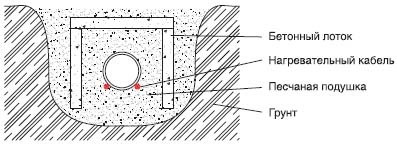

Труба с нагревательным кабелем, установленная в бетонном лотке.
Бетонные лотки защищают трубы и кабели от повреждений, и нет необходимости применять специальные меры. Бетонные блоки устанавливают на плотное основание, например, из утрамбованного гравия.

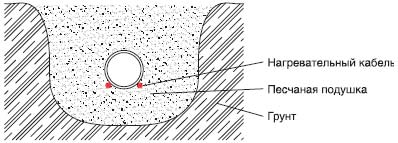

Труба с нагревательным кабелем, установленным для защиты от замерзания
Труба расположена под землей в слое песка на глубине 50 см и защищена бетонными плитками. На поверхности защитных плиток укладывают пластиковую ленту (красного, желтого или другого цвета), указывающую на то, что глубже в этой области находится нагревательный кабель.
